污水處理為使污水達(dá)到排水某一水體或再次使用的水質(zhì)要求對其進行凈化的過程。污水處理被廣泛應(yīng)用于建筑、農(nóng)業(yè)、交通、能源、石化、、城市景觀、衛(wèi)生、餐飲等各個領(lǐng)域，也越來越多地走進尋常百姓的日常生活。

       而防滲膜是建造污水處理廠的關(guān)鍵。在污水池防滲工程中，只有采用國際土工行業(yè)高品質(zhì)的土工膜，才能很好地保護我們的水資源和環(huán)境。我公司作為一家IOS9001的認(rèn)證企業(yè)，HDPE防滲膜大供應(yīng)商，公司的生產(chǎn)測試和質(zhì)量控制部門在產(chǎn)品生產(chǎn)過程的各個環(huán)節(jié)對產(chǎn)品實行的質(zhì)量管理，公司的產(chǎn)品質(zhì)量指標(biāo)均優(yōu)于行業(yè)標(biāo)準(zhǔn)。

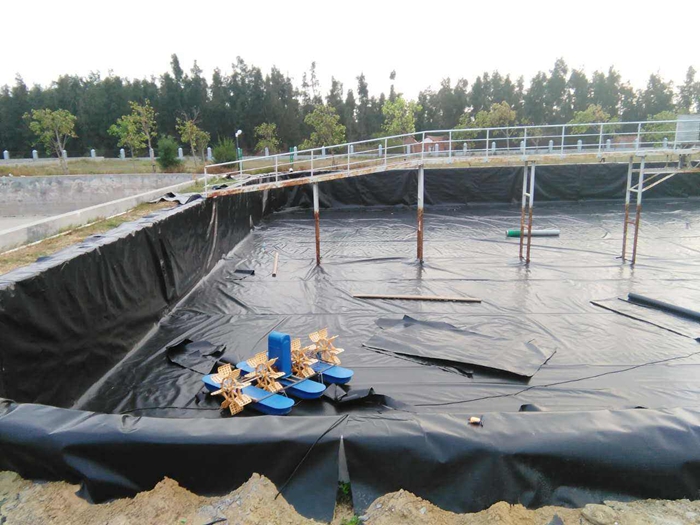

       在確定了防滲膜本身質(zhì)量的前提下，對于污水處理防滲項目，需進一步對基層進行檢驗，基層表面平整光滑，無石塊、樹根、尖銳物等可能對土工膜產(chǎn)生破壞的雜物。土工膜彎折處不得存在直角剛性結(jié)構(gòu)，均應(yīng)做成弧形。從而為達(dá)到理想的安裝施工質(zhì)量打下堅實的基礎(chǔ)。

技術(shù)指標(biāo)：

《GB/T 17643-2011 GH-1型技術(shù)指標(biāo)》

項目 指      標(biāo)

厚度 mm 0.30 0.50 0.75 1.00 1.25 1.50 2.00 2.50 3.00

密度 g/cm3 ≥0.940

拉伸屈服強度（縱、橫向）N/mm ≥4 ≥7 ≥10 ≥13 ≥16 ≥20 ≥26 ≥33 ≥40

拉伸斷裂強度（縱、橫向）N/mm ≥6 ≥10 ≥15 ≥20 ≥25 ≥30 ≥40 ≥50 ≥60

屈服伸長率（縱、橫向）百分之 —— —— —— ≥11

斷裂伸長率（縱、橫向）百分之 ≥600

直角撕裂負(fù)荷（縱、橫向）N ≥34 ≥56 ≥84 ≥115 ≥140 ≥170 ≥225 ≥280 ≥340

抗穿刺強度 N ≥72 ≥120 ≥180 ≥240 ≥300 ≥360 ≥480 ≥600 ≥720

炭黑含量 百分之 2.0

炭黑分散性 10個數(shù)據(jù)中3級不多于1個，4級、5級不允許

常壓氧化誘導(dǎo)時間（OIT）min ≥60

低溫沖擊脆化性能 通過

水蒸氣透水系數(shù)g·cm/(cm2·s·Pa) ≤1.0×10-13

尺寸穩(wěn)定性百分之 ±2.0

《GB/T 17643-2011 GH-2型技術(shù)指標(biāo)》

項目 指    標(biāo)

厚度 mm 0.75 1.00 1.25 1.50 2.00 2.50 3.00

密度 g/cm3 ≥0.940

拉伸屈服強度（縱、橫向）N/mm ≥11 ≥15 ≥18 ≥22 ≥29 ≥37 ≥44

拉伸斷裂強度（縱、橫向）N/mm ≥20 ≥27 ≥33 ≥40 ≥53 ≥67 ≥80

屈服伸長率（縱、橫向）百分之 —— ≥12

斷裂伸長率（縱、橫向）百分之 ≥700

直角撕裂負(fù)荷（縱、橫向）N ≥93 ≥125 ≥160 ≥190 ≥250 ≥315 ≥375

抗穿刺強度 N ≥240 ≥320 ≥400 ≥480 ≥640 ≥800 ≥960

拉伸負(fù)荷應(yīng)力開裂 —— ≥300

炭黑含量 百分之 2.0~3.0

炭黑分散性 10個數(shù)據(jù)中3級不多于1個，4級、5級不允許

常壓氧化誘導(dǎo)時間（OIT）min 常壓氧化誘導(dǎo)時間≥100

高壓氧化誘導(dǎo)時間≥400

85℃熱老化 百分之 ≥55

耐紫外線 ≥50

《CJ/T 234-2006技術(shù)指標(biāo)》

厚度 mm 0.75 1.00 1.25 1.50 2.00 2.50 3.00

密度 g/cm3 ≥0.939

拉伸屈服強度（縱、橫向）N/mm ≥11 ≥15 ≥18 ≥22 ≥29 ≥37 ≥44

拉伸斷裂強度（縱、橫向）N/mm ≥20 ≥27 ≥33 ≥40 ≥53 ≥67 ≥80

屈服伸長率（縱、橫向）百分之 —— ≥12

斷裂伸長率（縱、橫向）百分之 ≥700

直角撕裂負(fù)荷（縱、橫向）N ≥93 ≥125 ≥156 ≥187 ≥249 ≥311 ≥374

抗穿刺強度 N ≥240 ≥320 ≥400 ≥480 ≥640 ≥800 ≥960

耐環(huán)境應(yīng)力開裂 ≥300

炭黑含量 百分之 2.0~3.0

炭黑分散性 10個數(shù)據(jù)中3級不多于1個，4級、5級不允許

常壓氧化誘導(dǎo)時間（OIT）min 常壓氧化誘導(dǎo)時間≥100

高壓氧化誘導(dǎo)時間≥400

85℃熱老化 百分之 ≥55

耐紫外線 ≥50
