產(chǎn)品介紹：

HDPE土工膜選用聚乙烯原生樹脂，主要成分為高密度聚乙烯，碳黑、耐老化劑、耐氧劑、紫外線吸收劑、穩(wěn)定劑等輔料，用目前全自動化土工膜生 產(chǎn)設備，經(jīng)三層共擠技術制成。規(guī)格齊全，光面防滲膜與糙面防滲膜厚度 0.25mm-3.0mm ，寬幅 4m-12m ，滿足環(huán)保環(huán)衛(wèi)、水利、建筑、市政工程、園林、景觀、石化、礦業(yè)、鹽業(yè)、農(nóng)業(yè)、水產(chǎn)養(yǎng)殖業(yè)的應用要求。

性能特點：

1、HDPE土工膜是一種柔性防水材料，具有很高的防滲系數(shù)（1×10-17 cm/s）；

2、HDPE土工膜具有良好的耐熱性和耐寒性，其使用環(huán)境溫度為高溫110℃、低溫-70℃；

3、HDPE土工膜具有很好的化學穩(wěn)定性能，能抗強酸、堿、油的腐蝕是好的防腐材料；

4、HDPE土工膜具有很高的抗張力強度，使它具有很高的抗拉強度能滿足高標準工程項目需要；

5、HDPE土工膜具有很強的耐候性，有很強的耐老化性能，能長時間裸露使用而保持原來的性能；

6、HDPE土工膜的整體性能，HDPE土工膜有很強的抗拉強度與斷裂伸長率，使HDPE土工膜能夠在各種不同的惡劣地質(zhì)與氣候條件下使用。適應地質(zhì)不均勻沉降應變力強 ！

7、HDPE土工膜采用原生塑料與碳黑粒子不含任何防腐劑，HDPE已被我國用來取代PVC作為食品包裝袋和保鮮膜原料。

作用用途：

1 、環(huán)保，環(huán)衛(wèi)（如生活垃圾填埋場，污水處理，有毒有害物處理場，危險品倉庫，工業(yè)廢棄物，建筑及爆破垃圾等）

2 、水利（如江河湖泊水庫堤壩的防滲，堵漏，加固，水渠的防滲，垂直心墻，護坡等）

3 、市政工程（地鐵，建筑物的地下工程和屋頂蓄水池，屋頂花園的防滲，污水管道的內(nèi)襯等）

4 、園林（人工湖，池塘，高爾夫球場的水塘底襯，護坡等）

5 、石化（化工廠，煉油廠，加油站的儲油罐防滲，化學反應池，沉淀池的內(nèi)襯，二次襯層等）

6 、礦業(yè)（洗選池、堆浸池、堆灰場、溶解池、沉淀池、堆場、尾礦池的底襯防滲等）

7 、農(nóng)業(yè)（水庫，飲用水池，蓄水塘，灌溉系統(tǒng)的防滲）

8 、水產(chǎn)養(yǎng)殖業(yè)（魚塘，蝦池的內(nèi)襯，海參圈護坡等）

產(chǎn)品規(guī)格：

膜厚：0.3mm~3mm，幅寬一般為1m~8m，特殊幅寬可做到12m。

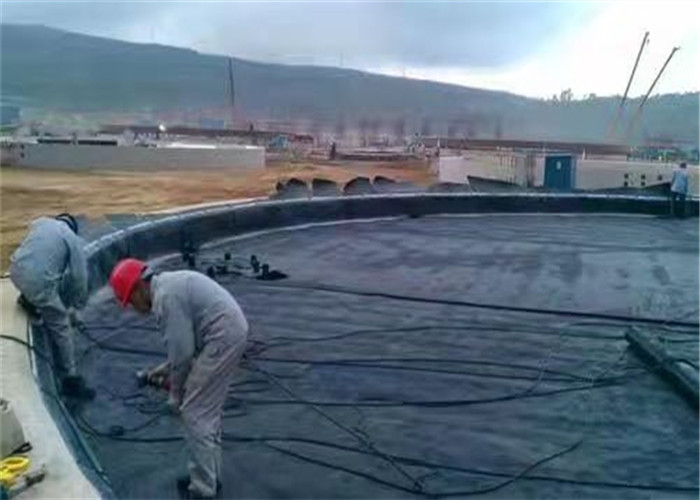

HDPE土工膜的鋪設：

1. 鋪設HDPE土工膜前應由土建工程相應的合格驗收證明文件。

2. HDPE膜裁切之前，應該準確丈量其相關尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應逐片編號，詳細記錄在專用表格上。

3. 鋪設HDPE土工膜時應力求焊縫盡量要少，在保證質(zhì)量的前提下，盡量節(jié)約原材料。同時也容易保證質(zhì)量。

4. 膜與膜之間接縫的搭接寬度一般不小于10cm，通常就使焊縫排列方向平行于更大坡度，即沿坡度方向排列。

5. 通常在拐角及畸形地段，應是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應力集中區(qū)域1.5米范圍內(nèi)，盡量不設焊縫。

6. HDPE土工膜在鋪設中，應避免產(chǎn)生人為褶皺，溫度較低時，應盡量拉緊，鋪平。

7. HDPE土工膜鋪設完成后，應盡量減少在膜面上行走、搬動工具等，凡能對HDPE膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。

技術指標：

《GB/T 17643-2011 GH-1型技術指標》

項目 指      標

厚度 mm 0.30 0.50 0.75 1.00 1.25 1.50 2.00 2.50 3.00

密度 g/cm3 ≥0.940

拉伸屈服強度（縱、橫向）N/mm ≥4 ≥7 ≥10 ≥13 ≥16 ≥20 ≥26 ≥33 ≥40

拉伸斷裂強度（縱、橫向）N/mm ≥6 ≥10 ≥15 ≥20 ≥25 ≥30 ≥40 ≥50 ≥60

屈服伸長率（縱、橫向）百分之 —— —— —— ≥11

斷裂伸長率（縱、橫向）百分之 ≥600

直角撕裂負荷（縱、橫向）N ≥34 ≥56 ≥84 ≥115 ≥140 ≥170 ≥225 ≥280 ≥340

抗穿刺強度 N ≥72 ≥120 ≥180 ≥240 ≥300 ≥360 ≥480 ≥600 ≥720

炭黑含量 百分之 2.0

炭黑分散性 10個數(shù)據(jù)中3級不多于1個，4級、5級不允許

常壓氧化誘導時間（OIT）min ≥60

低溫沖擊脆化性能 通過

水蒸氣透水系數(shù)g·cm/(cm2·s·Pa) ≤1.0×10-13

尺寸穩(wěn)定性百分之 ±2.0

《GB/T 17643-2011 GH-2型技術指標》

項目 指    標

厚度 mm 0.75 1.00 1.25 1.50 2.00 2.50 3.00

密度 g/cm3 ≥0.940

拉伸屈服強度（縱、橫向）N/mm ≥11 ≥15 ≥18 ≥22 ≥29 ≥37 ≥44

拉伸斷裂強度（縱、橫向）N/mm ≥20 ≥27 ≥33 ≥40 ≥53 ≥67 ≥80

屈服伸長率（縱、橫向）百分之 —— ≥12

斷裂伸長率（縱、橫向）百分之 ≥700

直角撕裂負荷（縱、橫向）N ≥93 ≥125 ≥160 ≥190 ≥250 ≥315 ≥375

抗穿刺強度 N ≥240 ≥320 ≥400 ≥480 ≥640 ≥800 ≥960

拉伸負荷應力開裂 —— ≥300

炭黑含量 百分之 2.0~3.0

炭黑分散性 10個數(shù)據(jù)中3級不多于1個，4級、5級不允許

常壓氧化誘導時間（OIT）min 常壓氧化誘導時間≥100

高壓氧化誘導時間≥400

85℃熱老化 百分之 ≥55

耐紫外線 ≥50

《CJ/T 234-2006技術指標》

厚度 mm 0.75 1.00 1.25 1.50 2.00 2.50 3.00

密度 g/cm3 ≥0.939

拉伸屈服強度（縱、橫向）N/mm ≥11 ≥15 ≥18 ≥22 ≥29 ≥37 ≥44

拉伸斷裂強度（縱、橫向）N/mm ≥20 ≥27 ≥33 ≥40 ≥53 ≥67 ≥80

屈服伸長率（縱、橫向）百分之 —— ≥12

斷裂伸長率（縱、橫向）百分之 ≥700

直角撕裂負荷（縱、橫向）N ≥93 ≥125 ≥156 ≥187 ≥249 ≥311 ≥374

抗穿刺強度 N ≥240 ≥320 ≥400 ≥480 ≥640 ≥800 ≥960

耐環(huán)境應力開裂 ≥300

炭黑含量 百分之 2.0~3.0

炭黑分散性 10個數(shù)據(jù)中3級不多于1個，4級、5級不允許

常壓氧化誘導時間（OIT）min 常壓氧化誘導時間≥100

高壓氧化誘導時間≥400

85℃熱老化 百分之 ≥55

耐紫外線 ≥50
